バタフライ型パンタグラフ
富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2 などの15.6型ノートPCのキーボードの爪折れが多く報告されていますのでリペア方法アップします。参考にしてください。
ほとんどの機種が下記のようにパンタグラフの爪が折れます。
そうするとキートップが耐えきれず取れてしまうトラブルです。
このパンタグラフのロックは下記のようにL字型ですので、交換可能です。
拡大すると下記の様に引っかけるタイプです。
下記の穴に引っかける
詳細は動画を見てください。イメージが深まると思います。
取付方法
具体的には下記の動画を見てもらうと解り易いと思います。

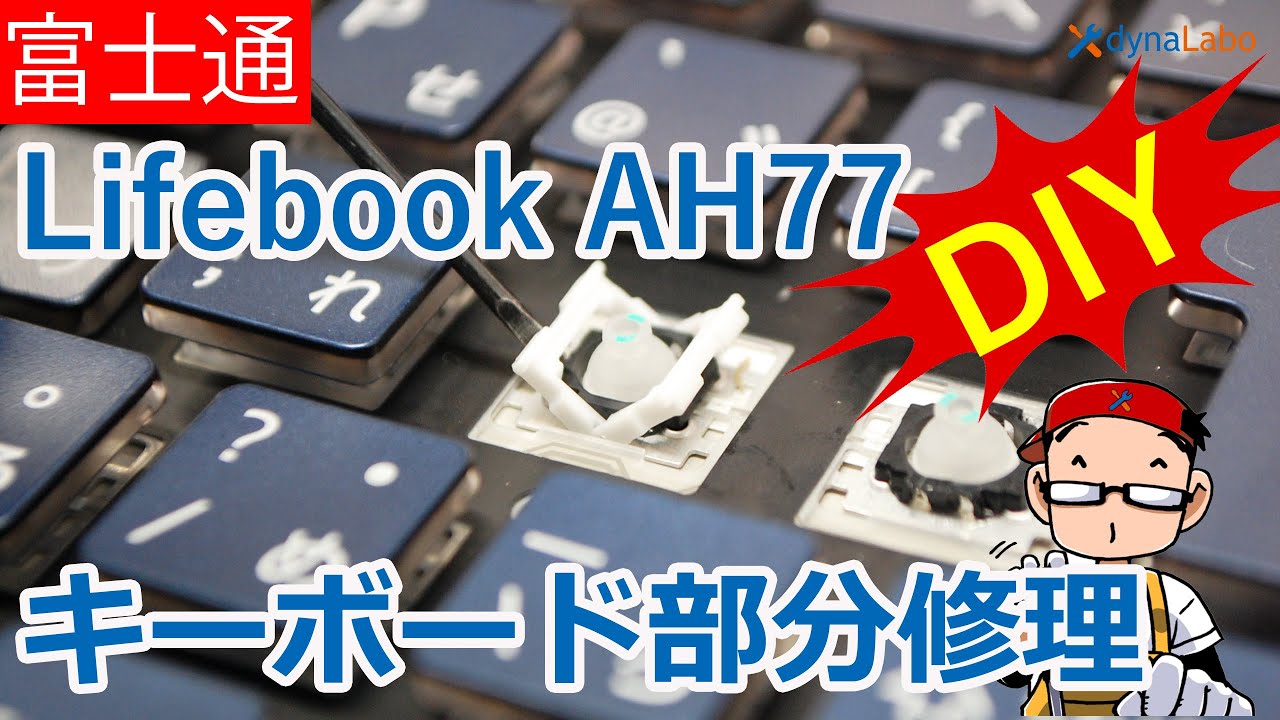

キーボード修理 富士通 FMV Lifebook AH77/C2 AH53/C2 AH77/B3 AH53/B3 パンタグラフ 部分修理 バタフライ型 成功！！
◆【PR】この動画で紹介された部品などの販売サイトが貼り付けています◆ （パンタグラフ）（キートップ)詳細はブログに掲載しています。
www.youtube.com
補足
パンタグラフの具体的な向きだけ補足します。
上記の方向からパンタグラフを見ると下記のように方向です。
ここだけ間違い無いようにしてください。
パンタグラフ側は下記のように付けられています。
特に難しいことはありませんが、手先の器用な方でないとちょっと難しいかもしれません。
リペアできないケース
良く質問があるのですが、パンタグラフ（下記）の交換は可能です。これは手先が器用であればリペアも可能と思います。
ただ、それを固定している下記の黒い部品が破損すると致命傷です。
これは４点で溶接していますので、それが壊れたら一般の方では溶接不可能です。
キーボードの裏側を見るとこんな感じで溶接されています（4点溶接）
交換可能な部品は下記までです。
富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2｜パンタグラフ バックライト無｜ 単品／バラ売り
富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2 シリーズ用 キーボード パンタグラフ バックライト無し 単品／バラ売り
shop.dynalabo.com
以上
