バタフライ型
富士通に多いキーボード構造なのですが、バタフライ型があります。
このパンタグラフの構造がちょっと変わっているので、手順と動画、そして部品購入に至るまでを解説します。
富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2 などの15.6型ノートPCの多く使われるキーボードで、「爪折れ」が多いみたいです。
破損状態は下記のようになります。
そのためキートップが外れてしまうのです。
パンタグラフを外すとこんな感じで折れています。
土台とはL型の爪で固定されていますので、新しいパンタグラフを探し、土台に入れなおせば修理完了です。
拡大すると下記のようにL形の爪になっています。
２つのパンタグラフが下記のように組み合わさってバタフライ（蝶々）のように動きます。
土台は下記のようになっていますので、その穴に掛けます。
リベットタイプキーボードは下記を参考にしてください。
下記黒い部分を土台と呼んでいるのですが、この土台は交換不可能です。これが壊れたり割れるとこの方法では復旧不可能です。（黒い部分はキーボード版とプラ溶接されています）
正常な動きが下記のように蝶々のように動きます。これにキートップを付けるだけです。
キートップとは下記のように装着しています。
これで完成です。
リペア手順は下記動画を参考にしてください。
部品は下記を利用してください。
パンタグラフ
富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2｜パンタグラフ バックライト無｜ 単品／バラ売り
新品 富士通 LIFEBOOK AH77/B3 AH53/B3 AH77/C2 AH53/C2 シリーズ用 キーボード パンタグラフ バックライト無し 単品／バラ売り
shop.dynalabo.com

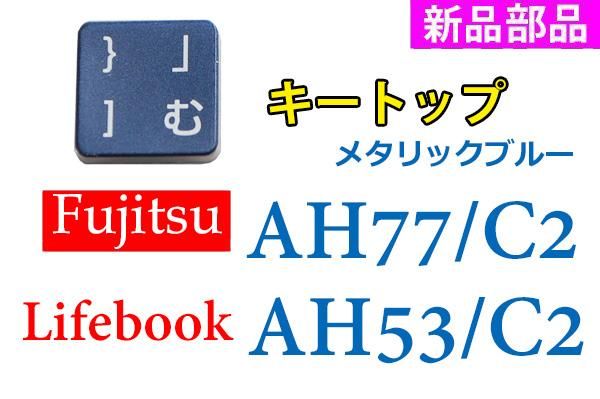

キートップ
富士通 FMV LIFEBOOK AH77/C2 AH53/C2 AH45/C2 | キートップ | バックライト無 メタリックブルー | 新品 | 単品販売・バラ売り
富士通 FMV LIFEBOOK AH77/C2 AH53/C2 AH45/C2 | キートップ | バックライト無 メタリックブルー | 新品 | 単品販売・バラ売り
shop.dynalabo.com
以上
