キーボード交換
今回はdynabook R73 RX73 RZ73 RZ83 RX33 シリーズのキーボード交換です。
特徴はマザーボード下にケーブル固定のテープがありますので、それを外さなければキーボードが外れないことです。
これがやや面倒な機種なのです。
それを含め説明しますので、参考にしてください。
分解作業
ボトムカバーネジを外して、カバーを取ります。
これが内部構造です。赤マルの下にキーボードケーブルがあります。
それ外してください。ラッチは上に上げます。
下記のネジ、コネクター、ソケットを外してください。
HDDまたはSSDを外します。
ラッチは上に上げます。
ファンはネジで固定していますので、２つのネジを外します。
液晶ケーブルのコネクターは上に上げます。
最後にマザーボードが残るので固定ネジを外します。
マザーボードを外すとケーブルの固定テープがでます。外してください。
キーボード固定ネジが２つありますので、外してください。
キーボードはヘラで外します。
購入したい方は下記からどうぞ！
DELL HP 富士通 dynabook ノートPC リペア用 分解ヘラ（isesamo海外輸入）セルフリペア用ヘラ
この開腹ツールはパーツ間の開いた隙間に入れダメージを与えることなく分解が可能な魔法のツールです。dynabook R63 U63 R734などの粘着式キーボードの分解や薄型モバイルPCのカバー外しなど、リペアライフに欠かせないツールです。こ続きを読む
shop.dynalabo.com
すると簡単に外れます。
この状態で新しいキーボードを取り付けます。
ロックしてください。
テープで固定してまた元に戻します。
先ほどの逆の作業をして元に戻してください。
下記ネジを忘れないように。。
下記ケーブルを忘れないように。。
テストして終わります。

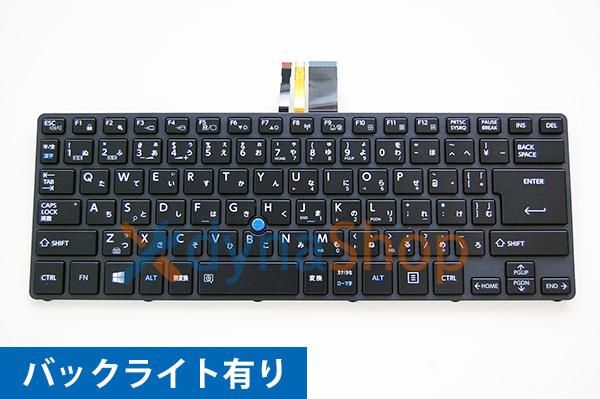

新品 東芝 dynabook RZ83 RX33 シリーズ 交換用キーボード（ブラック）
